LEF ELECTRONICS (ЛЭФ)
УЧАСТОК МЕЖРЕГИОНАЛЬНОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ
(УМТК ЛЭФ)
ПАСПОРТ ПАРТИИ ИЗДЕЛИЙ № 1912
- ОСНОВНЫЕ СВЕДЕНИЯ

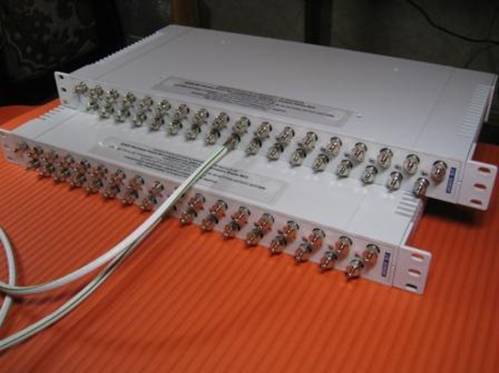

Двухблочный последовательно сопряженный пассивный низкопроходной комбайнер телевизионных сигналов
LEFSMCOCH(66)1TO69MR1.3.5.8.11.23.25TO27.29.31TO36.38.39.42TG48.49TG57.60TG68
(сумматор для головной станции КТВ) серия “Бисмарк” предназначен для
избирательного поканального суммирования
как аналоговых, так и цифровых телевизионных сигналов c низким
проходным затуханием. Устройство применяется для улучшения
отношения сигнал/шум в кабельной сети за счет малых потерь на
суммирование телевизионных сигналов (80-100 канальных входов 13-15 дБ). Также
применяется для модернизации и повышения класса морально устаревшего головного
оборудования. Комбайнер не содержит активных либо нелинейных элементов,
ухудшающих отношение сигнал-шум. Комбайнер собран на основе фильтров на
спиральных резонаторах, размещен в
стандартных корпусах 1U Rack Mount
- ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
- Проходное затухание с
канального входа на выход, дБ (см. Табл.1)

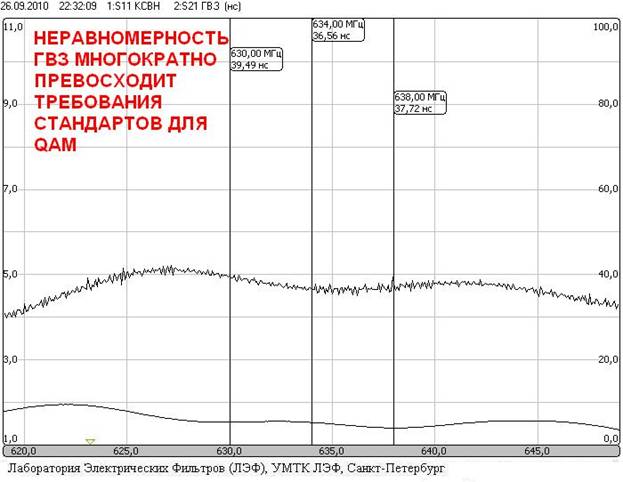

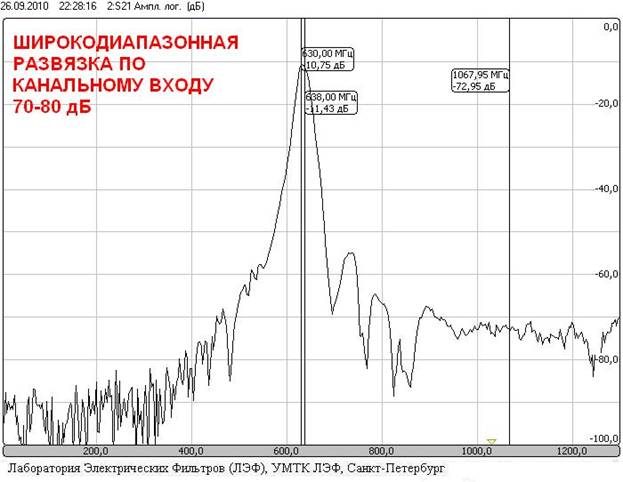

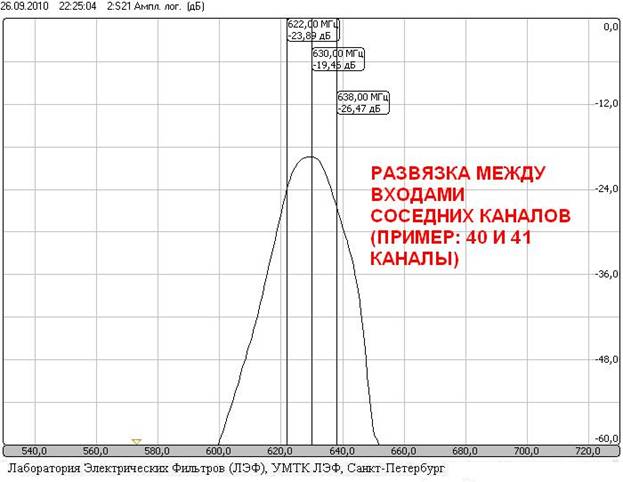

- Неравномерность ГВЗ в
полосе каналов, не более, нс…………………….18
- Транзит питания, А, не
более………………………..………………………отсутствует
- Допустимое напряжение
на канальном входе, В, не более………..………………..100
- Диапазон рабочих
температур, C˚…………………………………………….+10 ÷ +40
- УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
- Разъемы при включении
в линию должны быть закручены по резьбе и полностью.
- Усилие прикладываемое
к коаксиальным разъемам не должно превышать 0,5 Н*м.
- Не используемые входы и
выходы должны быть подключены к согласованной коаксиальной нагрузке 75 ±
15 Ом (прилагаются в комплекте).
- При подключении
кабелей и переходников к разъемам не допускается перекос продольной оси
подключаемого соединителя относительно оси ввода. Это может привести к
поломке.
- Устройство должно
эксплуатироваться в температурном диапазоне, указанном в пункте 3 е.
- Допустимое напряжение
на канальном входе не должно превышать указанное в пункте 3 d.
- Устройство должно
использоваться стационарно в составе
- Следует избегать
механических повреждений корпуса, ударов при падении, это может привести
к ухудшению электрических параметров.
- Рабочее положение
произвольное.
- ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует исправную
работу комбайнера в течение года со дня приемки при условии соблюдения указаний
по эксплуатации. Изготовитель оставляет за собой право отказа в гарантийном
ремонте и перевода ремонта в негарантийный (платный), если при обследовании
отказавшего изделия обнаруживаются механические повреждения, следы вскрытия
корпуса или попыток самостоятельного ремонта, результаты неправильной установки
или эксплуатации.
Таблица 1
|
Номер канала OIRT |
Затухание на нижней частоте канала, дБ |
Затухание на центральной частоте канала, дБ |
Затухание на верхней частоте канала, дБ |
|
2 |
8,75 |
8,60 |
8,45 |
|
4 |
9,24 |
9,01 |
8,79 |
|
S1 |
9,18 |
9,20 |
8,97 |
|
S2 |
9,8 |
10,09 |
9,78 |
|
S3 |
8,63 |
9,07 |
8,36 |
|
S4 |
8,53 |
8,71 |
9,71 |
|
S5 |
8,98 |
9,46 |
9,17 |
|
S6 |
9,81 |
9,65 |
9,88 |
|
S7 |
9,25 |
9,08 |
9,40 |
|
S8 |
8,91 |
9,53 |
9,18 |
|
6 |
8,83 |
9,25 |
9,29 |
|
7 |
9,51 |
9,67 |
9,96 |
|
9 |
8,84 |
8,83 |
9,59 |
|
10 |
9,53 |
9,61 |
9,89 |
|
12 |
9,59 |
8,76 |
8,61 |
|
S11 |
10,77 |
10,25 |
10,38 |
|
S12 |
10,49 |
9,74 |
9,63 |
|
S13 |
9,51 |
10,24 |
10,74 |
|
S14 |
9,67 |
9,18 |
8,85 |
|
S15 |
9,43 |
9,59 |
10,07 |
|
S16 |
10,63 |
10,57 |
10,43 |
|
S17 |
11,63 |
10,97 |
10,16 |
|
S18 |
9,47 |
10,52 |
9,90 |
|
S19 |
11,38 |
11,02 |
10,24 |
|
S20 |
9,65 |
9,96 |
10,05 |
|
S21 |
10,48 |
10,12 |
9,99 |
|
S22 |
11,48 |
10,76 |
11,65 |
|
S23 |
10,22 |
10,84 |
10,89 |
|
S24 |
9,52 |
9,11 |
9,96 |
|
S25 |
10,53 |
10,95 |
11,46 |
|
S26 |
10,33 |
10,70 |
10,91 |
|
S27 |
11,13 |
10,57 |
12,01 |
|
S28 |
10,90 |
10,87 |
11,51 |
|
S29 |
10,96 |
10,94 |
10,67 |
|
S30 |
10,83 |
10,39 |
11,00 |
|
S31 |
11,28 |
11,56 |
11,44 |
|
S32 |
10,28 |
10,56 |
11,16 |
|
S33 |
10,49 |
10,35 |
10,58 |
|
S34 |
9,79 |
9,49 |
9,75 |
|
S35 |
10,25 |
10,38 |
11,37 |
|
S36 |
10,35 |
10,83 |
10,62 |
|
S37 |
10,99 |
10,91 |
11,23 |
|
S38 |
10,45 |
10,36 |
10,54 |
|
S39 |
10,19 |
10,12 |
11,20 |
|
S40 |
10,20 |
10,39 |
10,85 |
|
21 |
10,83 |
10,49 |
10,85 |
|
24 |
10,33 |
10,09 |
10,06 |
|
28 |
11,34 |
10,95 |
10,69 |
|
30 |
11,39 |
11,76 |
12,96 |
|
37 |
11,41 |
11,16 |
11,76 |
|
40 |
10,72 |
10,41 |
10,75 |
|
41 |
11,04 |
10,94 |
11,24 |
|
43 |
10,42 |
10,29 |
10,25 |
|
45 |
11,05 |
11,20 |
11,40 |
|
47 |
9,81 |
10,12 |
10,73 |
|
50 |
11,58 |
11,45 |
12,06 |
|
52 |
12,83 |
12,30 |
12,41 |
|
54 |
11,12 |
10,93 |
11,38 |
|
56 |
11,27 |
10,83 |
10,95 |
|
58 |
11,25 |
11,19 |
11,33 |
|
59 |
11,27 |
10,76 |
10,70 |
|
61 |
11,77 |
11,79 |
12,28 |
|
63 |
11,66 |
11,28 |
11,67 |
|
65 |
12,64 |
12,73 |
13,10 |
|
67 |
12,01 |
11,58 |
11,57 |
|
69 |
11,50 |
10,99 |
11,31 |
- ПРОЧИЕ СВЕДЕНИЯ
