LEF ELECTRONICS GROUP (ЛЭФ)

УЧАСТОК МЕЖРЕГИОНАЛЬНОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

 (УМТК ЛЭФ)

ПАСПОРТ ПАРТИИ ИЗДЕЛИЙ №



  1. ОСНОВНЫЕ СВЕДЕНИЯ



           Фильтр социального пакета ТВ программ LEFLFFNSICF380(400)IF470-H2TFMM серия NanoEtica предназначен для пропускания телевизионных и сервисных сигналов в полосе 0…400 МГц и подавления телевизионных сигналов в полосе 470-862 МГц. Фильтр выполнен по технологии прецизионных спиральных микроиндукторов. Вход и выход выполнен на разъемах типа F штырь. При необходимости комплектуется переходниками F-гнездо – F-гнездо. Способ электрической герметизации – латунный цилиндрический корпус. Электрогерметичность не хуже 82 дБ. Класс защиты не ниже IP44 (после включения в линию). Фильтр легко маскируется под переходник F-штырь – F-штырь, производится массовым заводским способом и предназначен для массового охвата территории кабельным оператором. Скорость отгрузки после запуска  до 50000 шт. мес.



  1. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ



Партия фильтров социального пакета LEFLFFNSICF380(400)IF470-H2TFMM  №  партии  _____   без индивидуальных номеров в количестве  _________ шт соответствует техническим требованиям и признана  годной к эксплуатации.





                   Дата приемки «____» _______________2008г.



______________________________________________                          М.П.

(личные подписи (оттиски личных клейм)

должностных лиц предприятия)



  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



    1. Затухание в полосе прозрачности 0-380, не более дБ……………..3
    2. Затухание в полосе прозрачности 380-400, не более дБ……………..15
    3. Нормируемое затухание на частоте 470 МГц, не менее, дБ……………..40
    4. Внеполосное заграждение, не менее, дБ…………………….55
    5. Транзит питания, А, не более…………………………………………2

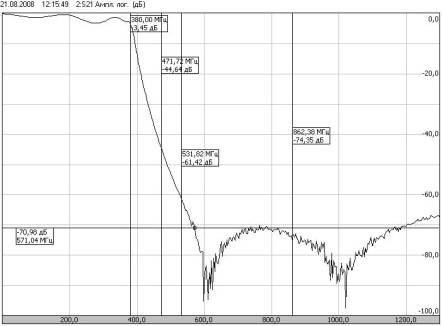

  1. ТИПОВАЯ АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА



  1. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ



    1. При подключении к аппаратуре и эксплуатации допускается наличие потенциала на входе и выходе не более 50 В.
    2. Вход и выход выбирается произвольно
    3. Рабочее положение произвольное
    4. При подключении кабелей и переходников к разъемам не допускается перекос продольной оси подключаемого соединителя относительно оси ввода. Это может привести к поломке.
    5. Усилие прикладываемое к коаксиальным разъемам не должно превышать 0,5 Н*м.

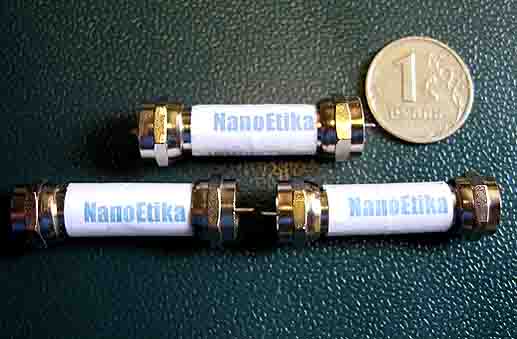

  1. ВНЕШНИЙ ВИД.





  1. ГАРАНТИИ ИЗГОТОВИТЕЛЯ



          Изготовитель гарантирует исправную работу фильтра в течение года со дня приемки при условии соблюдения указаний по эксплуатации. Изготовитель оставляет за собой право отказа в гарантийном ремонте и перевода ремонта в негарантийный (платный), если при обследовании отказавшего изделия обнаруживаются механические повреждения, следы вскрытия корпуса или попыток самостоятельного ремонта, результаты неправильной установки или эксплуатации.
